3D skeniranje

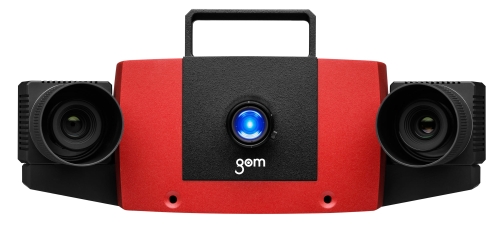

Našo tehnologijo smo posodobili s sodobnim 3D skenerjem ATOS Compact Scan.

foto

3D skener je prenosna optična merilna naprava, ki temelji na načelu triangulacije. Na merilni objekt projicira vzorce vzporednih linij in jih posname z dvema digitalnima kamerama. Na ta način lahko merimo objekte v vseh treh prostorskih smereh. Podatki o objektu, zajeti s 3D skeniranjem, se lahko nato pri projektiranju uporabljajo za različne namene, za prikaz objekta s 3D modelom, natančne meritve, za nadaljnji razvoj ali reprodukcijo predmetov.

Postopek skeniranja

Pred skeniranjem je potrebno objekt popršiti s tanko plastjo prašnega oksida. Prekrivni sloj naredi objekt neodseven in s tem zagotovi pogoje za optimalen zajem slike.

Vsako posamezno sliko povežemo v 3D obliko s pomočjo oznak (markerjev) na objektu. Markerji služijo za pravilno prepoznavo posameznega dela skeniranega objekta.

Za kaj uporabljamo 3D skener?

- s skenerjem merimo odstopanja površin od idealnega CAD modela (kontrola izdelkov),
- visoka ločljivost skeniranja omogoča digitalizacijo tudi najmanjših podrobnosti, ker se izkaže kot velika prednost pri merjenju drobnih detajlov objekta,
- skener je idealen pripomoček za povratni inženiring. S skeniranjem objekta preverimo dimenzije in naredimo CAD model za rekonstrukcijo izdelka.

Merilni sistem ATOS Compact Scan v kombinaciji s programsko opremo GOM Inspect je zanesljivo celovito orodje za meritve, obdelavo podatkov in pripravo poročil o kontrolnih meritvah. Zaradi lahke konstrukcije je novi skener uporaben tudi kot prenosni merilni sistem in ga lahko po potrebi uporabljamo tudi za meritve na terenu.

Za podjetje Škrlj d.o.o. je prenosni 3D skener velika pridobitev. Omogoča nam izvedbo kontrolnih merilnih postopkov v podjetju in na končni lokaciji (pri stranki). Z novo pridobitvijo smo še povečali zanesljivost in kvaliteto naših izdelkov ter konkurenčnost našega podjetja v svetu procesne industrije, kjer so dovolj dobri samo brezhibno načrtovani, vrhunsko izdelani in certificirani izdelki.

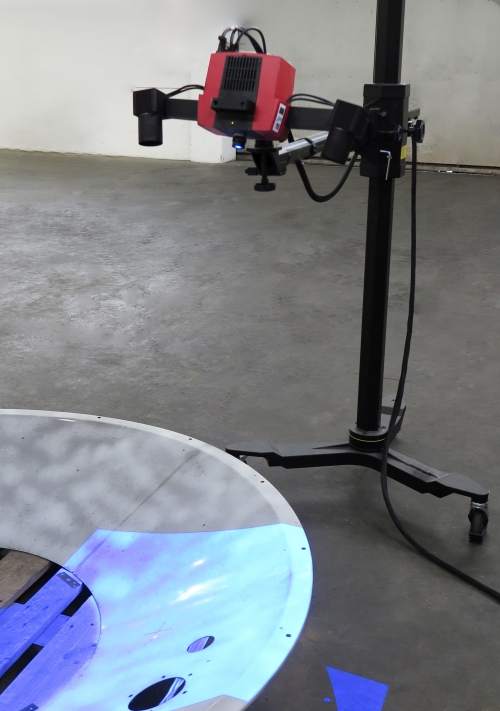

3D skener
